국내 최대의 석고보드 제조사 KCC는 건축물의 화재안전을 확보할 수 있는 다양한 내화성능을 갖춘 솔루션을 제공합니다.
내화구조의 성능기준
「국토교통부령 제665호」건축물의 벽·기둥·보·바닥 또는 지붕 등 일정부위에는 건축물의 용도별 층수 및 높이에 따른 규모에 따라 화재시의 가열에 규칙 (별표1)에서 정하는 시간 이상을 견딜 수 있는 내화구조이어야 한다.
용도
벽
보·기둥
바닥
지붕·지붕틀
외벽
내벽
용도구분
용도규모 층수 / 최고높이(m)
내력벽
비력벽
내력벽
비내력
연소 우려가 있는 부분
연소우려가 없는 부분
간막이벽
사프트실 구획벽
일반시설
12 / 50
초과
3
1
1/2
3
2
2
3
2
1
이하
2
1
1/2
2
1.5
1.5
2
2
1/2
4 / 20 이하
1
1
1/2
1
1
1
1
1
1/2
주거시설
12 / 50
초과
2
1
1/2
2
2
2
3
2
1
이하
2
1
1/2
2
1
1
2
2
1/2
4 / 20 이하
1
1
1/2
1
1
1
1
1
1/2
산업시설
12 / 50
초과
2
1.5
1/2
2
1.5
1.5
3
2
1
이하
2
1
1/2
2
1
1
2
2
1/2
4 / 20 이하
1
1
1/2
1
1
1
1
1
1/2
차음 이론
차음이란?

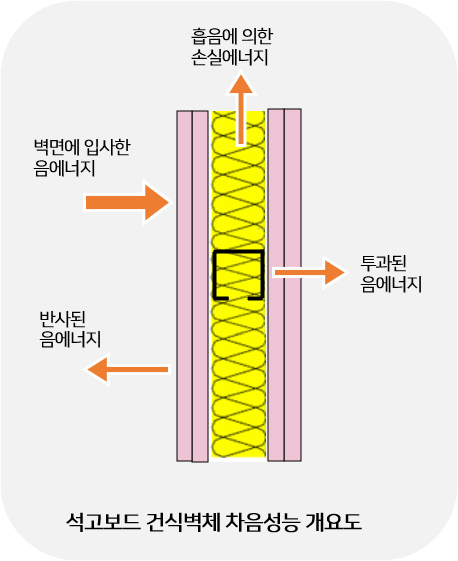

차음이란 소음원에서 발생한 음에너지가 벽체 등에 공기 전파음으로 전달되고 벽체에 입사된 음에너지가 반사나 흡음 등을 통해 전파되는 음파를 차단하여 반대측 음에너지가 투과하지 않도록 하는 것을 의미합니다. 이 때, 벽체의 음을 차단하는 능력을 투과손실이라 하며, 단위로는 데시벨(dB)을 사용합니다.

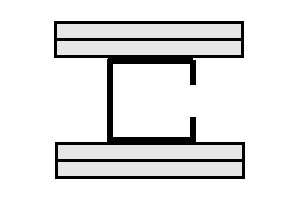

석고보드 건식벽체

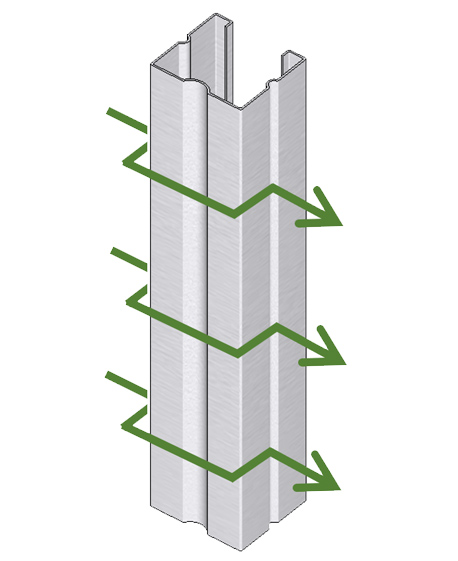

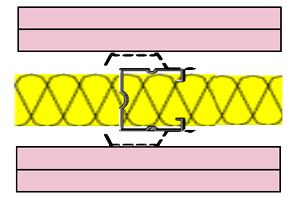

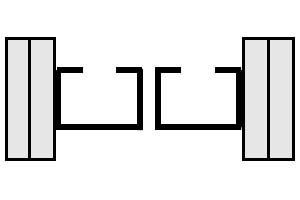

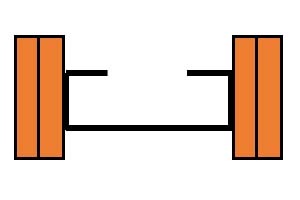

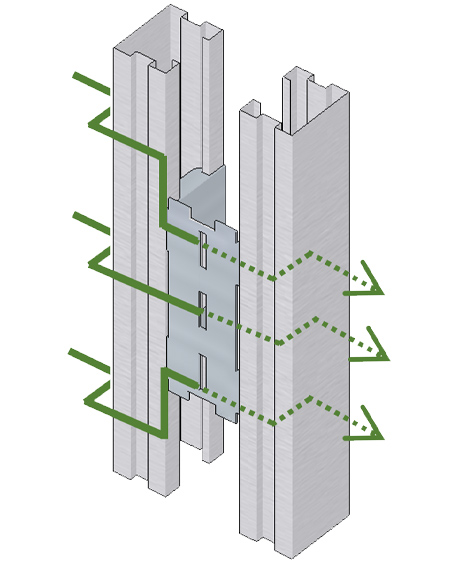

석고보드 건식벽체의 차음성능은 벽체에 입사한 음에너지가 석고보드를 진동시키며 다시금 공기로 감쇠되며 전달되는 과정을 겪으면서 그 성능을 발현합니다. 이러한 차음성능을 높이기 위해서는 [공기-벽체-공기-벽체]와 같이 여러층의 구조 또는 음의 경로를 분산할 수 있는 고차음 스터드 구조가 효과적입니다.
※ 차음 관련 용어
dB (A) : 특정 공간에 유입된 소음을 정상 청력을 갖는 성인의 청력에 맞게 보정한 값으로 값이 낮을수록 조용합니다.
Rw+C (Reduction weighted) : ISO, KS에서 사용하는 평가지수로 벽체의 소음을 차단하는 정도를 나타내는 지수로 값이 클수록 반대쪽 공간이 조용합니다. (100Hz~3150Hz만 평가)
▶ 석고보드 벽체 차음성능 향상 방법

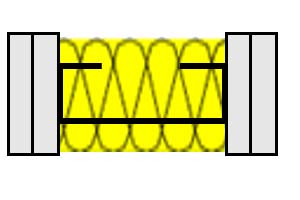

벽체간 단절 스터드와 스터드를 분리하여 음의 전달 경로를 차단
약 10dB 향상
흡음재 (그라스울, 미네랄울)
약 6dB 향상
석고보드 밀도 증가 일반석고보드 < 차음석고보드
약 2~3dB 향상
스터드 및 석고보드의 두께 증가
약 2~3dB 향상

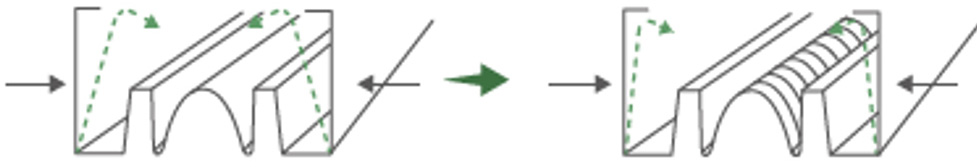

고차음 스터드 사용

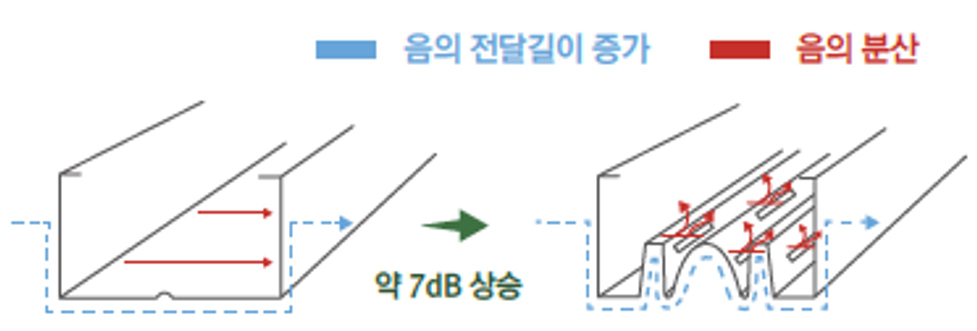

약 7~15dB 향상
▶ 차음성능 변화에 따른 인지 정도
레벨 변화
지각의 정도
1dB
변화를 못 느낌
3dB
변화를 느낌
5dB
변화를 확실히 느낌
10dB
변화를 2배 크기로 느낌
20dB
변화를 4배 크기로 느낌
▶ 소음이 인체에 미치는 영향
소음
소음원
인체에 미치는 영향
30dB
벽시계 소리
쾌적
35dB
조용한 공원
수면에 거의 영향 없음
50dB
조용한 사무실
호흡, 맥박수 증가, 수면깊이 저하
70dB
전화벨소리
청력손실 발생 시작
90dB
공장 소음
소변량 증가, 난청 발생
KCC 차음구조체
주거에서도 쾌적한 환경 조성, 사생활 보호 등의 측면이 부각되면서 차음구조에 대한 요구가 절실해지고 있습니다. 이와 같은 소비자의 요구에 맞춰, KCC는 석고보드를 이용한 다양한 두께의 차음구조 칸막이벽을 개발·보유하고 있습니다.
차음구조의 성능기준
「국토교통부고시 제2018-776호」
등급
등급기준(Rw+C)
1급
63dB ≤ Rw+C 및 세대간 경계벽을 공유하지 않는 경우
2급
58dB ≤ Rw+C < 63dB
3급
53dB ≤ Rw+C < 58dB
4급
48dB ≤ Rw+C < 53dB
녹색건축인증 ”7.실내 환경” 전문분야의 “7.7 세대 간 경계벽의 차음성능” 항목에 가점 부여
KCC 고차음 스터드 시스템
KCC 고차음 시스템은 최근 각종 주거시설 등에서 공간 효율이 높고 차음성능이 우수한 새로운 형태의 건식벽체에 대한 요구를 만족시키는 시스템입니다.

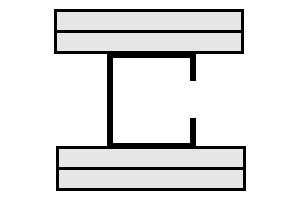

단일 스터드 시스템으로 기존 이중 스터드와 동등한 수준의 차음성능을 보유하였으며 이중 스터드 공법 대비 우수한 경제성과 시공성을 보유한 고성능 차음 벽체 시스템 입니다.

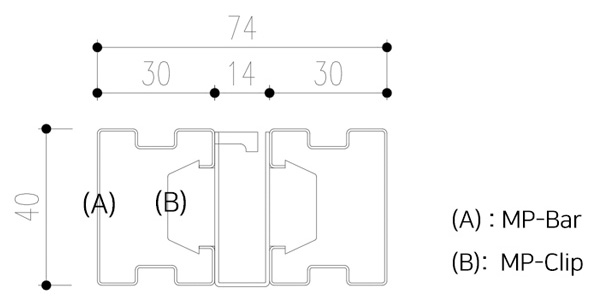

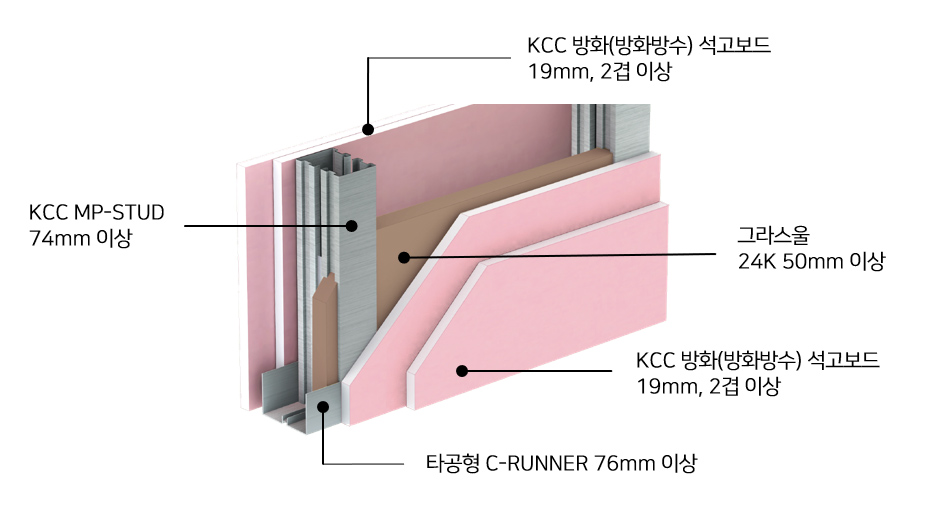

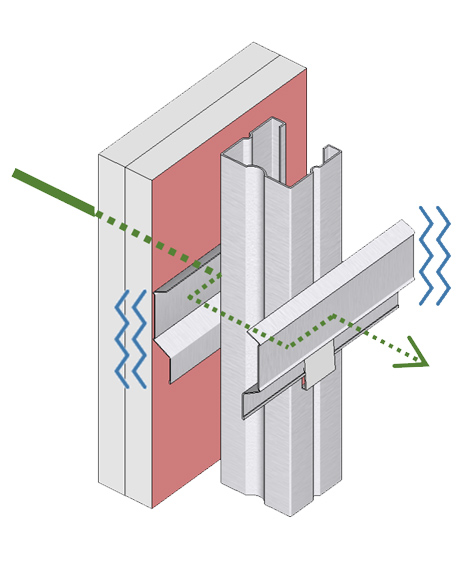

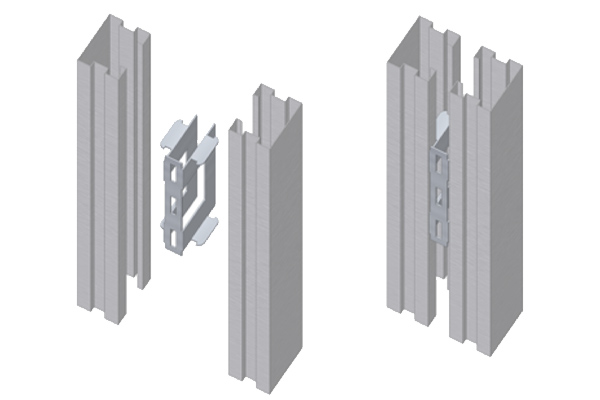

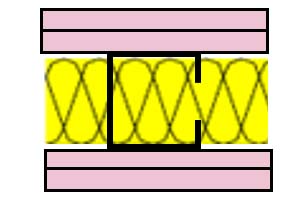

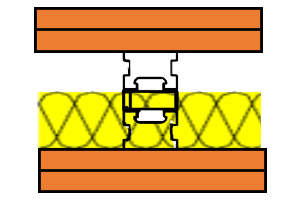

기존 천장용 경량 철골인 MP-Bar를 클립으로 연결하여 제작한 고차음 스터드를 적용하여 이중 스터드 수준의 차음성능을 확보한 KCC의 고차음 스터드 시스템으로, 이중 스터드와 단일 스터드 각각의 장점인 차음성능과 경제성, 시공성을 모두 확보한 신개념 클립형 스터드 시스템입니다.

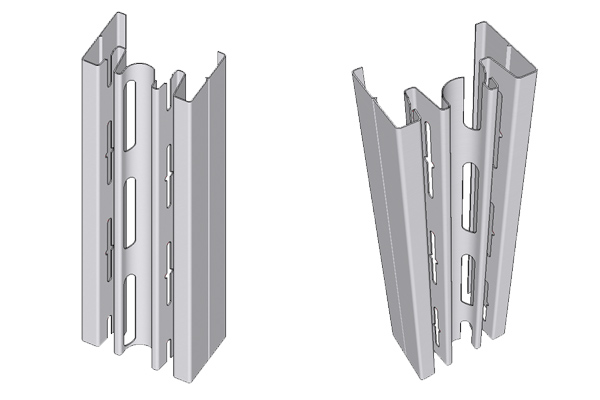

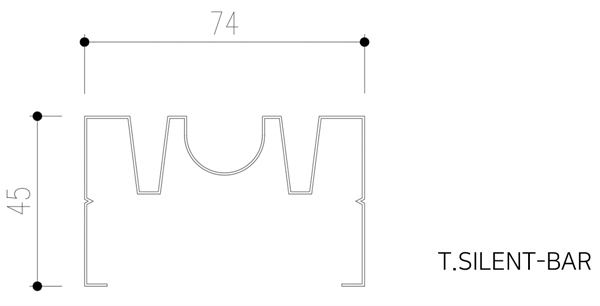

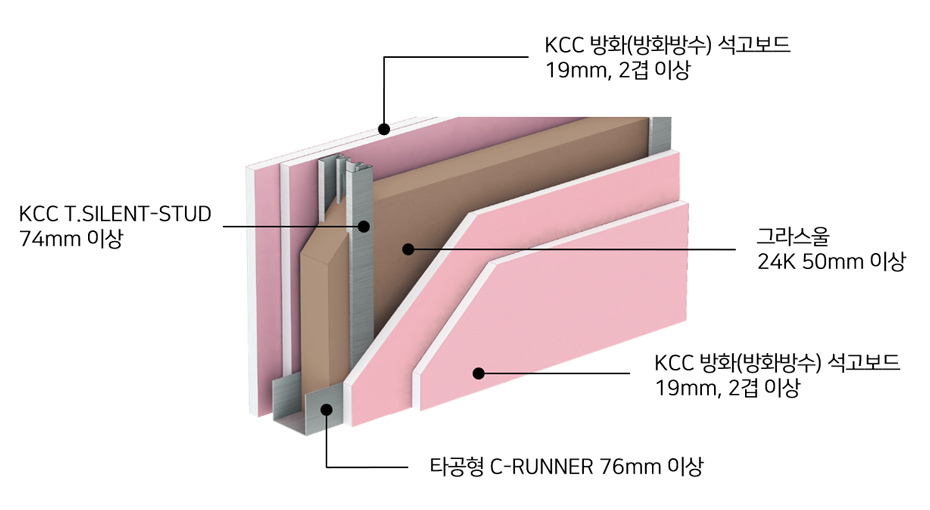

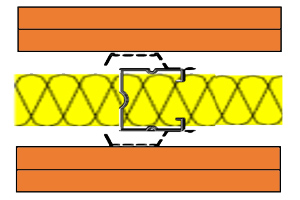

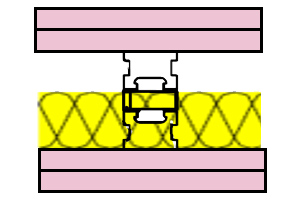

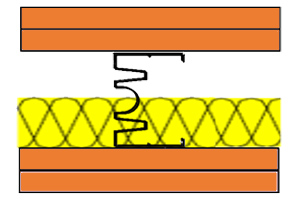

T.SILENT 시스템은 기존 C-STUD의 형상을 개선하여 차음성능을 크게 향상시킨 T.SILENT-STUD를 적용한 고차음 단일 스터드 시스템입니다. (특허 제10-0890912호) 이중 스터드 시스템 대비 단일 스터드 시공으로 시공성과 경제성이 매우 뛰어난 구조입니다.

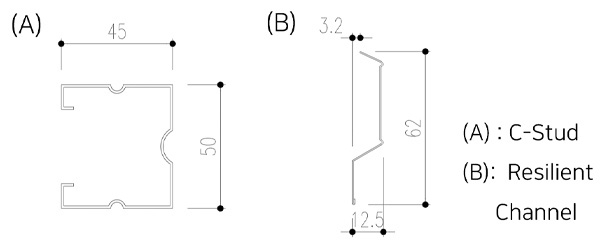

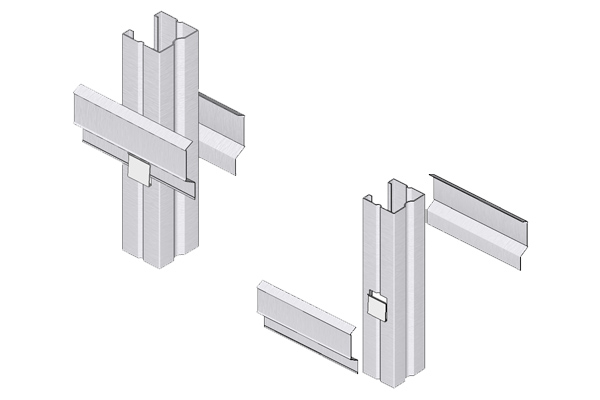

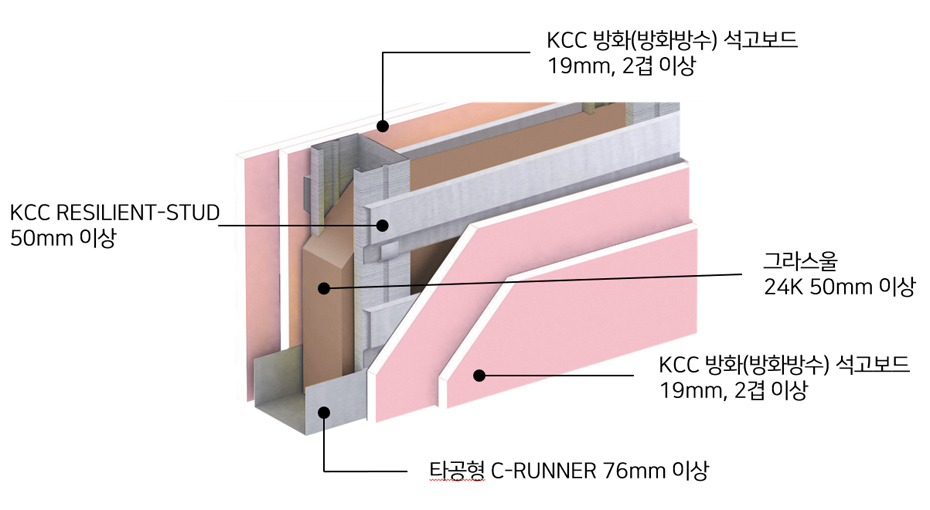

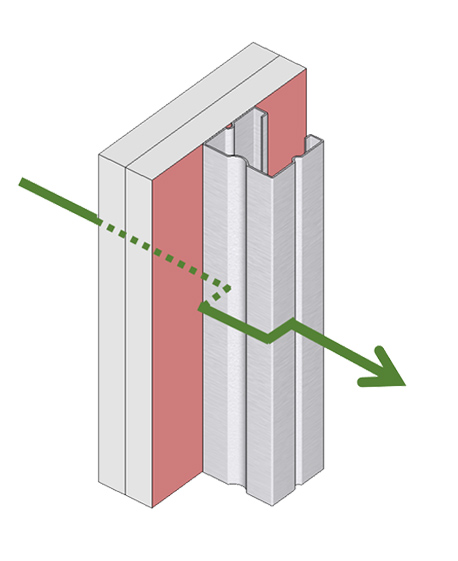

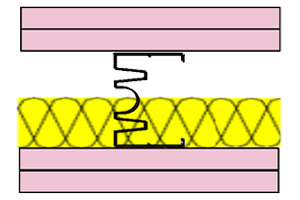

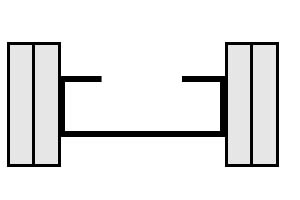

RESILIENT 시스템은 리질리언트(Resilient Channel)를 이용하여 석고보드와 스터드를 독립시켜 음의 진동 전달을 저감하는 시공법으로 차음성능 향상효과를 확보한 시스템입니다. 또한, 미리 가공된 C-Stud에 리질리언트 채널을 끼워맞춤식으로 시공할 수 있으며 스터드 간격에 영향을 받지 않고 석고보드를 시공할 수 있어 스터드 자재 절감이 가능하여 건설신기술(제759호)을 획득한 시스템입니다.
