KCC
건축 산업 - 건자재
보온단열재 - 세라크울

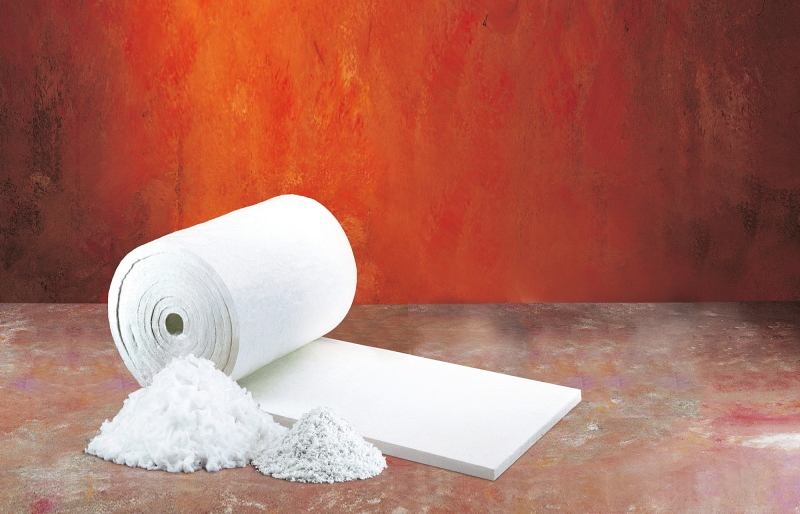

세라크울
1,000℃ 이상의 초고온에서도 안정적이고 우수한 품질을 유지하는 초고온 내화단열재입니다.
-

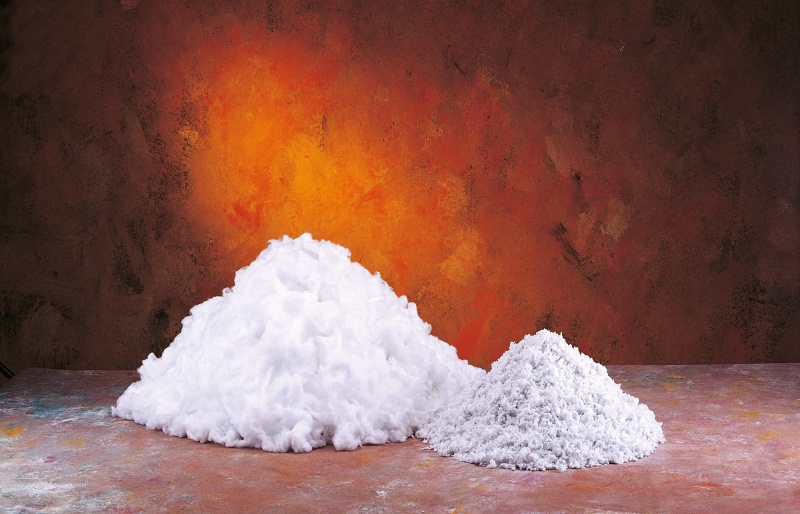

세라크울 벌크
Bulk Fiber는 시리카, 알루미나를 용융하여 섬유화 시킨 제품으로 유연성과 내열충격성이 좋으므로 각종 로의 천장 및 로벽의 단열 충진용으로 사용됩니다. 또한, 고순도의 정제된 원료를 사용하기 때문에 내열성이 매우 뛰어납니다.- 용도
- 각종 요로의 천장, 단열 충진재
- 각종 로벽의 단열 및 팽창대 충진재
- 내화물용 Fiber 및 내열 보강재
성능
항목 물성 1300 Blanket HTZ Blanket 색상 백색 섬유굵기 (㎛) Avg 3 섬유길이 (mm) 300 이하 충진밀도 (kg/㎥) 130~160 충신비중 2.7 입자함유율(%) 15%이하 (at 70 Mesh) 최고사용온도(℃) 1,260 이하 1,430 이하 내화도 S.K 36 (1,790℃) S.K 38 (1,850℃) - HTZ:High Temperature Zirconia
표준규격
- 1300, HTZ Bulk ➜ 15 kg/bag
-

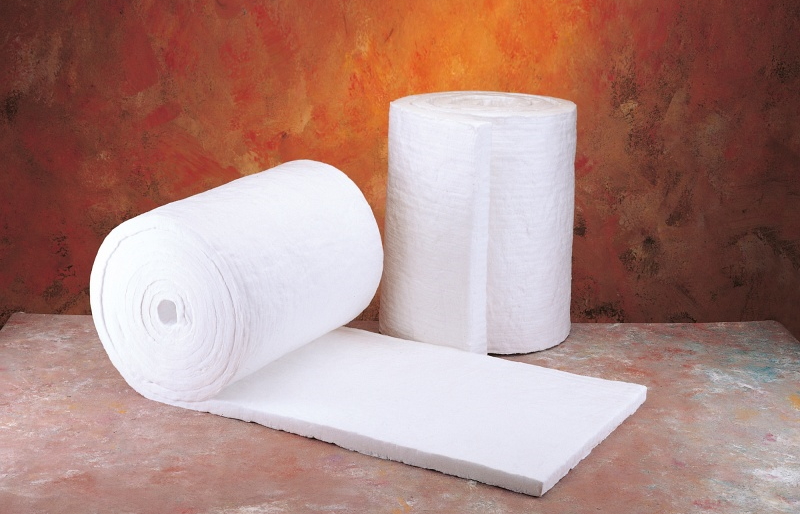

세라크울 블랭킷
Blanket은 섬유화된 Fiber를 연속적으로 적층한 후 Needle Punching하여 블랭킷 형태로 성형한 것으로 경량이며 유연하여 시공이 간편한 고온용 단열재입니다. 이 블랭킷은 바인더가 함유되어 있지 않기 때문에 가열시에 주위공기를 오염시키지 않습니다.- 용도
- 일반 고온 단열재 (전기로, 확산로 등)
- 요로의 천장, 로벽의 단열용 Lining재 (소둔로, 서냉로, 열처리로 등)
- 로벽 단열재 Back up (석유정제로, 열풍로 등)
- 로내 각부의 팽창대 충진 및 Sealing재
- 버너 주위의 흡음재
제품 사양서
항목 물성 1300 Blanket HTZ Blanket 밀도 (kg/㎥) 100,130,160 색상 백색 최고사용온도(℃) 1,260이하 1,430이하 열전도율 1300 Blanket ASTM C 892 기준 204 ℃ 0.049 Max. 0.065 427 ℃ 0.088 Max. 0.114 649 ℃ 0.146 Max. 0.175 - 시험방법 ASTM C 177으로 측정한 값임
표준규격
두께(mm) 폭(mm) 길이(mm) 12.5 600 14,400 25 7,200 50 3,600
-

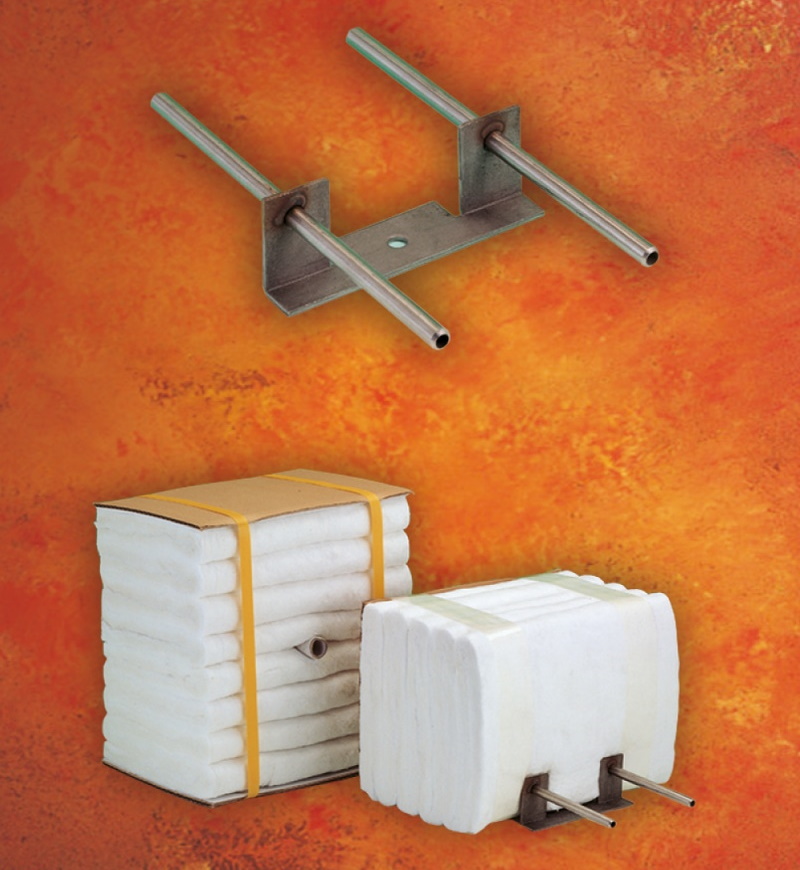

이지스 블록
세라크울 블랭킷을 자동 Folding Machine에서 Folding한 후, Module의 형상에 따라서 요구되는 Anchoring System을 삽입한 후 30% 이상 압축하여 성형한 Block형태의 제품입니다.- 용도
- 제철·제강 공업 :균열로, 가열로, 열처리로 Ladle Cover
- 비철금속 :가열로, 용해로, 열처리로
- 요 업 :소성로, 서냉로, 건조로, 대차
- 석유화학 :가열로, 분해로, Reformer

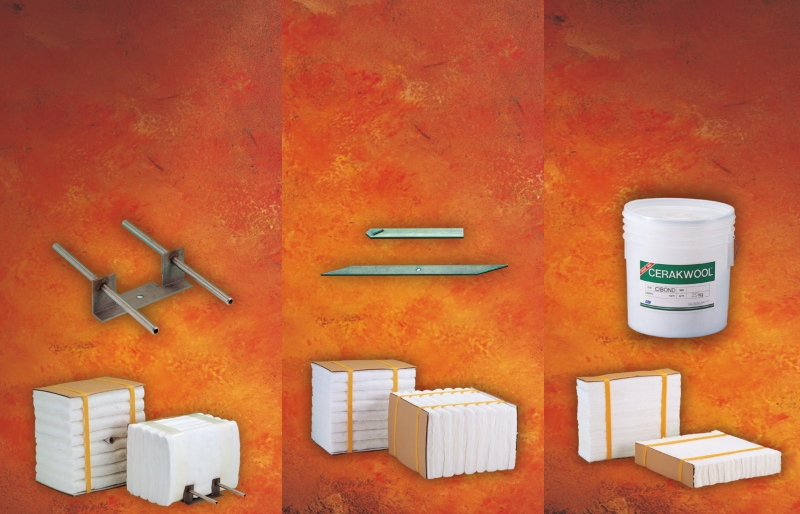

세라크울 Module System – EGIS BLOCK
EGIS BLOCK(H-TYPE)
Back up Blanket 설치를 위해 Stud Bolt를 Pre-Welding 하여 시공하는 제품

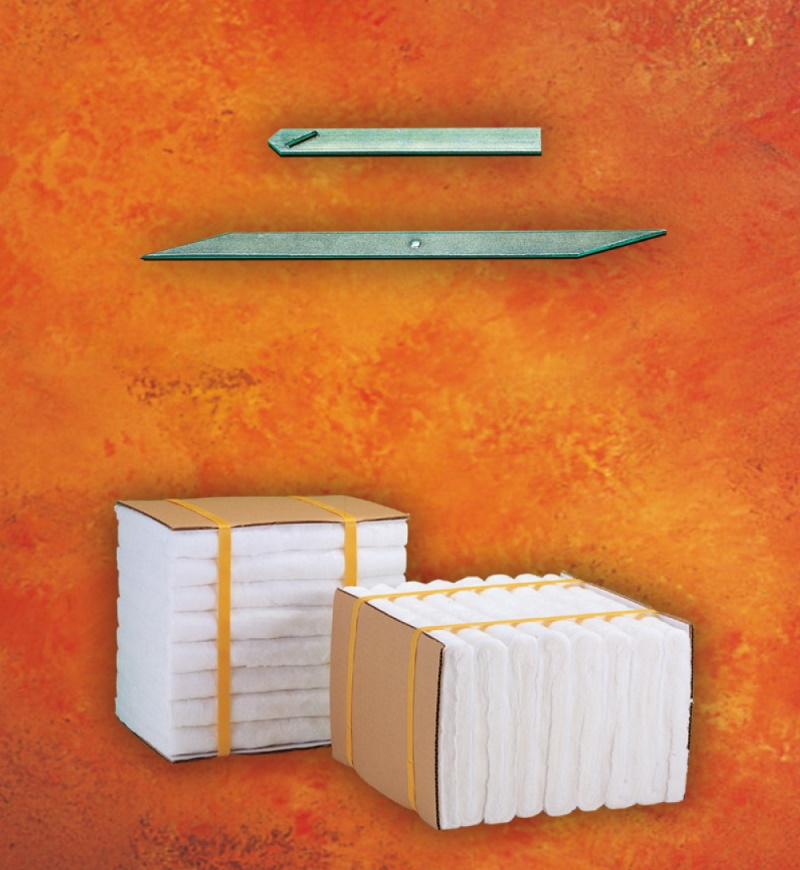

EGIS BLOCK(A-TYPE)
Module과 Anchor가 분리되어 있어 Corner부위, 이형부위 등에 시공이 용이한 제품

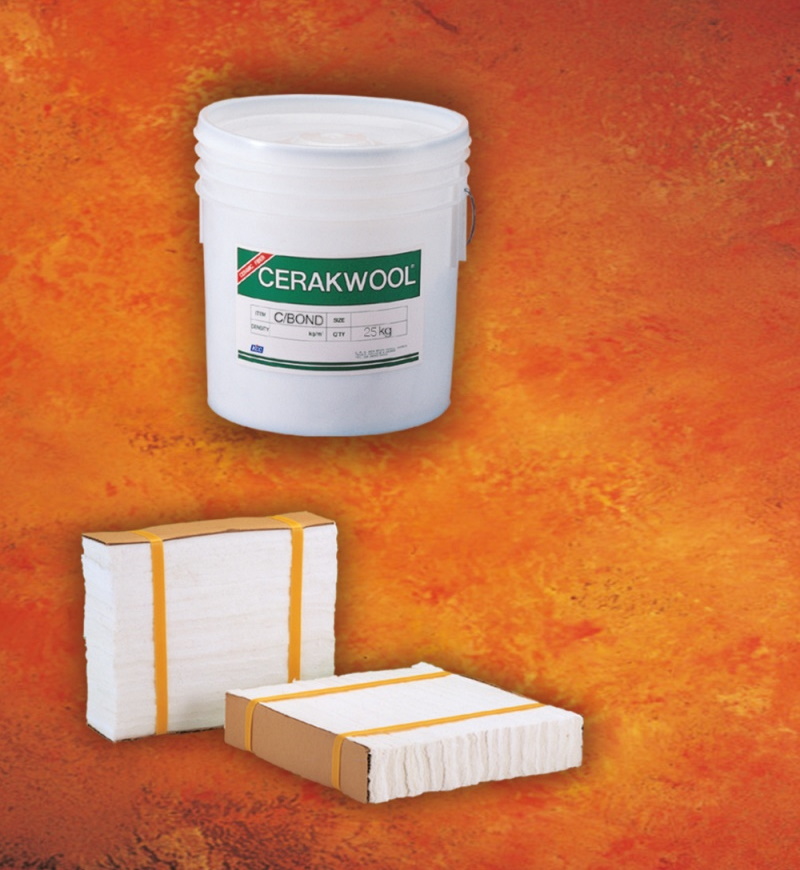

Veneer Module
Cerakwool Bond를 이용하여 기존로벽에 접착 공법으로 시공이 가능한 기존로의 단열 강화용 제품제품 사양서
항목 단위 EGIS Block (Module System) 1300 1430 1600 Combi 1600 안전사용온도 ℃ 1,000 1,200 1,300 1,400 Module Type - Fold / Stack Fold / Stack Fold Fold / Stack Anchor Type - A / H / B (SUS 304 / 316 / 310) 색상 (Color) - White 밀도 (Density) kg/㎥ 130 ~ 240 두께 (Thickness) mm 50 ~ 300 규격 (Width X Length) mm 300 X 300 열전도율 (Thermal Conductivity, ASTM C 177) 밀도 (Density) kg/㎥ 130 170 - - 130 at 300℃ W/m.K 0.057 0.067 - - 0.068 at 450℃ W/m.K 0.113 0.09 - - 0.106 at 600℃ W/m.K 0.154 0.109 - - 0.154 at 800℃ W/m.K 0.234 0.227 - - 0.23 at 1,000℃ W/m.K 0.326 0.229 - - 0.323 조성 (Chemical Composition) SiO₂ % 50 ~ 52 48 - 28 Al₂O₃ % 47 ~ 49 34 - 72 ZrO₂ % - 16 ~ 20 - - Other % < 0.5 < 0.5 - -
-

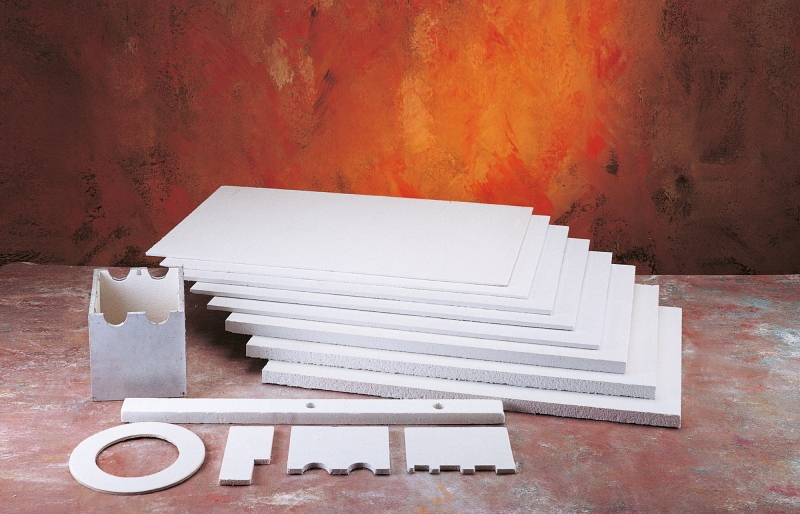

세라크울 하드보드
세라크울 하드보드는 Bulk Fiber를 유기 및 무기 바인더로 처리하여 판상으로 성형한 제품으로 표면이 단단하기 때문에 로내 풍속 30m/sec까지 사용할 수 있습니다.- 용도
- 일반 고온용 단열재
- 요로의 천정, 로벽의 단열용 Lining재 및 단열재 Back-up용
- 로내 각부 팽창대 충진 및 Sealing재
제품 사양서
항목 단위 세라크울 Hard Board 물성 최고사용온도 ℃ 1,260 1,430 밀도 (Density) kg/㎥ 300 열전도율 (Thermal Conductivity, ASTM C 201) at 200℃ W/m.K 0.055 이하 0.078 이하 at 400℃ W/m.K 0.093 이하 0.102 이하 at 600℃ W/m.K 0.156 이하 0.135 이하 압축강도 (Compressive strength) 300K (kg/㎥) kPa 200 이상 가열선수축율 (Liner shrinkage-24hrs) at 1,000℃ % ≤3 - at 1,350℃ % - ≤3 유기물 함유량 (Loss on ignition) wt % ≤7 함수율 (Water content) wt % ≤1.5 표준규격
두께(mm) 폭(mm) 길이(mm) 포장단위
(EA/BOX)12.5 600 900 12 25 6 50 3
-

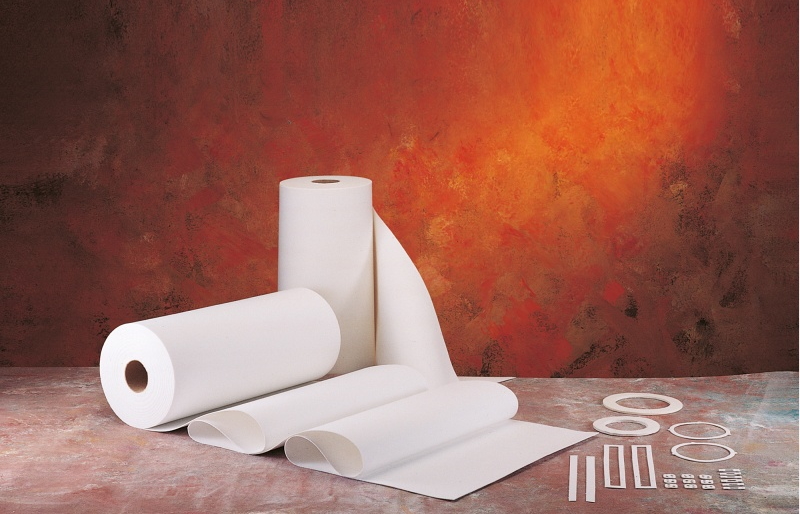

세라크울 페이퍼
세라크울 Paper는 Bulk Fiber에 무기 및 유기바인더를 가해 Paper상으로 만든 제품으로 고온에서 우수한 단열성을 가지며, 유연하기 때문에 작업성이 좋아 고온용 gasket으로 특히 널리 사용됩니다.- 용도
- 연소기구 Gasket
- 자동차 배기가스 정화장치단열
- 내화 단열벽돌 팽창대 충진
- 적외선 히터
- 온수 보일러용 Gasket
- 비철금속 탕도 및 분배통단열
- 열전대 보호판 주위의 Packing
제품 사양서
항목 단위 세라크울 Paper 물성 최고사용온도 ℃ 1,260 밀도 (Density) kg/㎥ 200 인장강도 (Tensile strength) 200K (kg/㎥) kPa 300 이상 유기물 함유량 (Loss on ignition) wt % ≤10 함수율 (Water content) wt % ≤1.5 표준규격
밀도(kg/㎥) 두께(mm) 폭(mm) 길이(m) 200 1 610 40 2 20 3 12 5 8
-

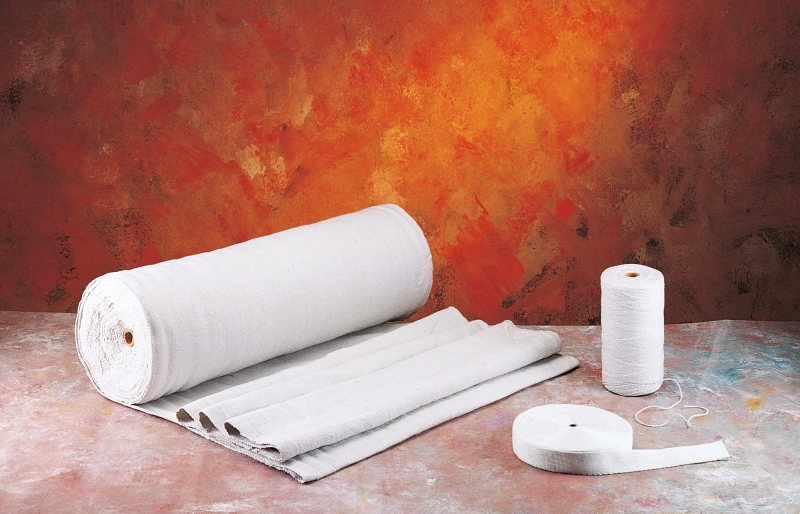

세라크울 텍스타일
세라크울 Textile제품은 세라크울 Bulk Fiber를 이용하여 Yarn을 제조한 후, Yarn을 직조한 제품이며, Bulk Fiber만으로는 연속 섬유가 되기 어려우므로 Yarn제조시에 약 15 ~ 20%의 유기섬유가 혼방되며 Yarn을 직조시 Yarn만으로는 인장력이 부족하여 보강 심재로 Glass Fiber Filamrnt 또는 Stainless Wire 등이 보강 심재로 사용됩니다. 세라크울 Textile제품의 내열온도는 Cerakwool Bulk Fiber의 내열 온도인 1,260℃이지만, 사용되는 보강 심재의 내열도에 의존하게 됩니다.
최초 Yarn에 혼방되는 유기섬유는 200 ~ 250℃정도에서 연소되므로 사용초기에는 연기나 그을음이 발생하지만 이는 세라크울의 내열성에는 전혀 영향을 미치지 않습니다.- 용도
- Flue Line, 계자용 배관 등 소형 Line 단열
- Furnace Air Curtain
- Cable단열
- Gasket, Wrapping 재
- Induction Heating Furnace Coil 단열
- Infrared Radiation Diffusers
- 고압 Steam Portable Flange Covers
제품 사양서
보강심재 기호 사용온도 Glass Fiber Filament GF 650℃ Stainless Steel Wire SS 950℃ 표준규격
품명 항목 폭 길이 세라크울 Cloth 2.0, 3.0 mm 1,000 mm 30 m/Roll
-

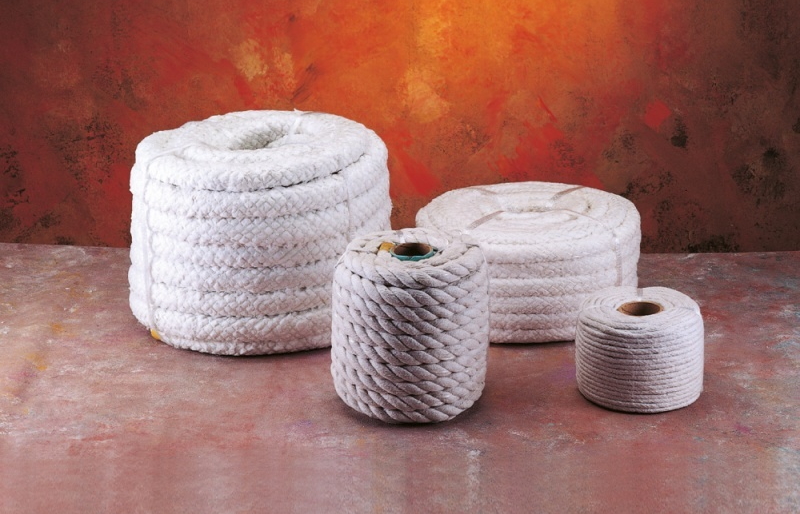

세라크울 로프
세라크울 Rope는 Blanket Strip을 심재로하여 Stailess Steel Wire 또는 Glass Fiber Yarn 등으로 처리한 Braided Rope와 세라믹 Yarn을 꼬아서 만든 Twist Rope 2가지가 있습니다.- 용도
- Furnace, Kiln의 벽돌 팽창대 충진, Sealing재
- Furnace Door 및 버너주위의 Sealing
제품 사양서
종류 기호 밀도 최고사용온도 규격 BRAIDED ROPE Rope-Br 130~160 1,260℃ 6~50mm TWIST ROPE Rope-T 130~160 1,260℃
-
세라크울 New-bio 1100
친환경적이고 인체에 안전한 초고온 내화단열재
HRSG 및 열처리로, 단조가열로, 선박용 내화구조체에 적용되는 초고온 내화 단열재로서, 섬유의 인체 용해성을 평가하는 ‘EU 섬유 규제 위원회’ 기준에 만족하며 유럽 동물시험기준(Directive 97/69/EC) 및 독일의 동물시험기준(TRGS 905)을 만족한 제품으로 흡입시에도 신속히 체내에서 용해, 배출됩니다.- 용도
- ▷Blanket
- 일반 고온단열재 (전기로, 확산로 등)
- 요로의 천장, 로벽 단열용 라이닝재 및 백업재
- 로내 각부의 팽창대 충진 및 실링재
- 선박용 내화구조체 (Bulkhead, Deck)
- HRSG (Heat Recovery Steam Generator 배열회수 보일러)
- ▷Bulk fiber
- 각종 요로의 천장, 로벽의 단열용 충진재
- 내화물용 필러 및 내열 보강재
특징
인체안전성
흡입시에도 신속히 체내에서 용해, 배출되는 친환경적이고 생체분해성이 우수한 초고온 내화 단열재입니다.
우수한 열전도율
고온에서 열전도율이 매우 낮아 우수한 단열효과를 가집니다.
고온안정성
최고 사용온도가 높습니다.
- 세라크울 New-bio 1100 : 1,100℃
- 세라크울 New-bio α 1200 : 1,200℃
- 세라크울 New-bio 1300 : 1,260℃세라크울 New-bio 생체 분해성시험 결과
- 인증기관 :독일 Fraunhofer ITEM
- 규격 :유럽시험규격 (EU directive 67/69/EC) / 독일시험규격 (TRGS 905)
- 폐주입생체 저항시험 결과 (Intra-tracheal instillation Bio-persistence test)
구분 섬유조건 판정기준 시험결과 유럽규격 L>20㎛, L/D>3/1 WT½<40일 합격 독일규격 L>5㎛,D<3㎛, L/D>3/1 WT½<65일 Bio Soluble Fiber 생체 용해도
섬유 용해과정
생체 분해성 시험 결과
기관(폐)내 섬유주입
시간 경과 후 섬유 용해제품 사양서
항목 단위 세라크울 New-Bio 1100 세라크울 New-Bio 1300 세라크울 New-Bio α 1200 최고 사용온도 (℃) ℃ 1,100 1,260 1,200 색상 (Color) - White White White 밀도 (Density) kg/㎥ 64, 96, 128, 160 64, 96, 128, 160 64, 96, 128, 160 두께 (Thickness) mm 12.5, 25, 38, 50 12.5, 25, 38, 50 12.5, 25, 38, 50 폭 (Width) mm 610 610 610 길이 (Length) mm 4,880 ~ 14,640 4,880 ~ 14,640 4,880 ~ 14,640 열전도율 (Thermal Conductivity, ASTM C 201) 밀도 (Density) kg/㎥ 96 128 128 96 128 at 93℃ W/m.K 0.038 0.039 0.058 at 200℃ W/m.K 0.05 0.05 at 204℃ W/m.K 0.058 0.056 0.097 at 400℃ W/m.K 0.09 0.08 at 427℃ W/m.K 0.110 0.102 0.154 at 600℃ W/m.K 0.14 0.12 at 649℃ W/m.K 0.183 0.164 0.231 at 800℃ W/m.K 0.21 0.18 at 871℃ W/m.K 0.284 0.243 0.338 at 1,000℃ W/m.K 0.29 0.25 인장강도 (Tensile strength, ASTM ) - 128K (kg/㎥) Spec. kPa ≥50 ≥50 ≥60 Data kPa ≥50 ≥50 75 가열선수축율 (Liner shrinkage-24hrs, ASTM C 356) at 1,100℃ % ≤2 ≤1 ≤2 at 1,200℃ % ≤3 ≤3 at 1,260℃ % ≤3 조성 (Chemical Composition) SiO₂ % 58 ~ 67 75 ~ 80 58 ~ 67 CaO % 26 ~ 34 10 ~ 14 26 ~ 34 MgO % 2 ~ 8 4 ~ 9 2 ~ 8 Other % 0 ~ 4 < 1.5 0 ~ 4 Al₂O₃ % < 1 선박용 내화 구조체 인증 현황 (A/H-CLASS SPECIFICATION)
- 개요
- 여객선,화물선 및 어선에 사용되는 선박용 내화구조로 국제 시험규격을 통해 A/H-Class 방화성(Fire insulation)을 검증하였습니다.
- 방화성(Fire insulation) 이란? 화재시 구획을 분리시키는 성능을 가짐으로써,화재영향으로부터 어떠한 지역을 방열/보호하는 능력을 말함
- 시험규격
- FTP Code(IMO Res.MSC.307(88):2010)
구조체 현황
항목 적용제품 시스템 무게 A-60 Bulkhead 세라크울 New-bio α 1200 60 ㎜ X 80 kg/㎥ 4.8 kg/㎡ 45 ㎜ X 64 kg/㎥ 2.88 kg/㎡ Deck 45 ㎜ X 64 kg/㎥ 2.88 kg/㎡ H-60 Bulkhead 40+40 ㎜ X 70 kg/㎥ 5.6 kg/㎡ Deck 40+40 ㎜ X 70 kg/㎥ 5.6 kg/㎡ H-120 Bulkhead 50+50+50 ㎜ X 70 kg/㎥ 10.5 kg/㎡ Deck 50+60 ㎜ X 70 kg/㎥ 7.7 kg/㎡ 항목 적용제품 시스템 무게 H-60 Bulkhead 세라크울 New-bio 1100 50+50 ㎜ X 96 kg/㎥ 9.6 kg/㎡ Deck 38+38 ㎜ X 96 kg/㎥ 7.3 kg/㎡ H-120 Bulkhead 50+38 ㎜ X 128 kg/㎥ + 38 ㎜ X 96 kg/㎥ 14.91 kg/㎡ Deck 50+38 ㎜ X 96 kg/㎥ 8.45 kg/㎡ 표준규격
Blanket 밀도 96, 128, 160 두께(mm) 12.5 25 38 50 폭(mm) 610 길이(mm) 14,640 7,320 4,880 3,660 Bulk fiber 15Kg/Bag - 기타 규격은 주문생산이 가능합니다.
-
세라크울 New-bio α 1200
친환경적이고 인체에 안전한 초고온 내화단열재
HRSG 및 열처리로, 단조가열로, 선박용 내화구조체에 적용되는 초고온 내화 단열재로서, 섬유의 인체 용해성을 평가하는 ‘EU 섬유 규제 위원회’ 기준에 만족하며 유럽 동물시험기준(Directive 97/69/EC) 및 독일의 동물시험기준(TRGS 905)을 만족한 제품으로 흡입시에도 신속히 체내에서 용해, 배출됩니다.- 용도
- ▷Blanket
- 일반 고온단열재 (전기로, 확산로 등)
- 요로의 천장, 로벽 단열용 라이닝재 및 백업재
- 로내 각부의 팽창대 충진 및 실링재
- 선박용 내화구조체 (Bulkhead, Deck)
- HRSG (Heat Recovery Steam Generator 배열회수 보일러)
- ▷Bulk fiber
- 각종 요로의 천장, 로벽의 단열용 충진재
- 내화물용 필러 및 내열 보강재
특징
인체안전성
흡입시에도 신속히 체내에서 용해, 배출되는 친환경적이고 생체분해성이 우수한 초고온 내화 단열재입니다.우수한 열전도율
고온에서 열전도율이 매우 낮아 우수한 단열효과를 가집니다.고온안정성
최고 사용온도가 높습니다.
- 세라크울 New-bio 1100 : 1,100℃
- 세라크울 New-bio α 1200 : 1,200℃
- 세라크울 New-bio 1300 : 1,260℃세라크울 New-bio 생체 분해성시험 결과
- 인증기관 :독일 Fraunhofer ITEM
- 규격 :유럽시험규격 (EU directive 67/69/EC) / 독일시험규격 (TRGS 905)
- 폐주입생체 저항시험 결과 (Intra-tracheal instillation Bio-persistence test)
구분 섬유조건 판정기준 시험결과 유럽규격 L>20㎛, L/D>3/1 WT½<40일 합격 독일규격 L>5㎛,D<3㎛, L/D>3/1 WT½<65일 Bio Soluble Fiber 생체 용해도
섬유 용해과정
생체 분해성 시험 결과
기관(폐)내 섬유주입시간 경과 후 섬유 용해제품 사양서
항목 단위 세라크울 New-Bio 1100 세라크울 New-Bio 1300 세라크울 New-Bio α 1200 최고 사용온도 (℃) ℃ 1,100 1,260 1,200 색상 (Color) - White White White 밀도 (Density) kg/㎥ 64, 96, 128, 160 64, 96, 128, 160 64, 96, 128, 160 두께 (Thickness) mm 12.5, 25, 38, 50 12.5, 25, 38, 50 12.5, 25, 38, 50 폭 (Width) mm 610 610 610 길이 (Length) mm 4,880 ~ 14,640 4,880 ~ 14,640 4,880 ~ 14,640 열전도율 (Thermal Conductivity, ASTM C 201) 밀도 (Density) kg/㎥ 96 128 128 96 128 at 93℃ W/m.K 0.038 0.039 0.058 at 200℃ W/m.K 0.05 0.05 at 204℃ W/m.K 0.058 0.056 0.097 at 400℃ W/m.K 0.09 0.08 at 427℃ W/m.K 0.110 0.102 0.154 at 600℃ W/m.K 0.14 0.12 at 649℃ W/m.K 0.183 0.164 0.231 at 800℃ W/m.K 0.21 0.18 at 871℃ W/m.K 0.284 0.243 0.338 at 1,000℃ W/m.K 0.29 0.25 인장강도 (Tensile strength, ASTM ) - 128K (kg/㎥) Spec. kPa ≥50 ≥50 ≥60 Data kPa ≥50 ≥50 75 가열선수축율 (Liner shrinkage-24hrs, ASTM C 356) at 1,100℃ % ≤2 ≤1 ≤2 at 1,200℃ % ≤3 ≤3 at 1,260℃ % ≤3 조성 (Chemical Composition) SiO₂ % 58 ~ 67 75 ~ 80 58 ~ 67 CaO % 26 ~ 34 10 ~ 14 26 ~ 34 MgO % 2 ~ 8 4 ~ 9 2 ~ 8 Other % 0 ~ 4 < 1.5 0 ~ 4 Al₂O₃ % < 1 선박용 내화 구조체 인증 현황 (A/H-CLASS SPECIFICATION)
- 개요
- 여객선,화물선 및 어선에 사용되는 선박용 내화구조로 국제 시험규격을 통해 A/H-Class 방화성(Fire insulation)을 검증하였습니다.
- 방화성(Fire insulation) 이란? 화재시 구획을 분리시키는 성능을 가짐으로써,화재영향으로부터 어떠한 지역을 방열/보호하는 능력을 말함
- 시험규격
- FTP Code(IMO Res.MSC.307(88):2010)
구조체 현황
항목 적용제품 시스템 무게 A-60 Bulkhead 세라크울 New-bio α 1200 60 ㎜ X 80 kg/㎥ 4.8 kg/㎡ 45 ㎜ X 64 kg/㎥ 2.88 kg/㎡ Deck 45 ㎜ X 64 kg/㎥ 2.88 kg/㎡ H-60 Bulkhead 40+40 ㎜ X 70 kg/㎥ 5.6 kg/㎡ Deck 40+40 ㎜ X 70 kg/㎥ 5.6 kg/㎡ H-120 Bulkhead 50+50+50 ㎜ X 70 kg/㎥ 10.5 kg/㎡ Deck 50+60 ㎜ X 70 kg/㎥ 7.7 kg/㎡ 항목 적용제품 시스템 무게 H-60 Bulkhead 세라크울 New-bio 1100 50+50 ㎜ X 96 kg/㎥ 9.6 kg/㎡ Deck 38+38 ㎜ X 96 kg/㎥ 7.3 kg/㎡ H-120 Bulkhead 50+38 ㎜ X 128 kg/㎥ + 38 ㎜ X 96 kg/㎥ 14.91 kg/㎡ Deck 50+38 ㎜ X 96 kg/㎥ 8.45 kg/㎡ 표준규격
Blanket 밀도 96, 128, 160 두께(mm) 12.5 25 38 50 폭(mm) 610 길이(mm) 14,640 7,320 4,880 3,660 Bulk fiber 15Kg/Bag - 기타 규격은 주문생산이 가능합니다.
-
세라크울 New-bio 1300
친환경적이고 인체에 안전한 초고온 내화단열재
HRSG 및 열처리로, 단조가열로, 선박용 내화구조체에 적용되는 초고온 내화 단열재로서, 섬유의 인체 용해성을 평가하는 ‘EU 섬유 규제 위원회’ 기준에 만족하며 유럽 동물시험기준(Directive 97/69/EC) 및 독일의 동물시험기준(TRGS 905)을 만족한 제품으로 흡입시에도 신속히 체내에서 용해, 배출됩니다.- 용도
- ▷Blanket
- 일반 고온단열재 (전기로, 확산로 등)
- 요로의 천장, 로벽 단열용 라이닝재 및 백업재
- 로내 각부의 팽창대 충진 및 실링재
- 선박용 내화구조체 (Bulkhead, Deck)
- HRSG (Heat Recovery Steam Generator 배열회수 보일러)
- ▷Bulk fiber
- 각종 요로의 천장, 로벽의 단열용 충진재
- 내화물용 필러 및 내열 보강재
특징
인체안전성
흡입시에도 신속히 체내에서 용해, 배출되는 친환경적이고 생체분해성이 우수한 초고온 내화 단열재입니다.우수한 열전도율
고온에서 열전도율이 매우 낮아 우수한 단열효과를 가집니다.고온안정성
최고 사용온도가 높습니다.
- 세라크울 New-bio 1100 : 1,100℃
- 세라크울 New-bio α 1200 : 1,200℃
- 세라크울 New-bio 1300 : 1,260℃세라크울 New-bio 생체 분해성시험 결과
- 인증기관 :독일 Fraunhofer ITEM
- 규격 :유럽시험규격 (EU directive 67/69/EC) / 독일시험규격 (TRGS 905)
- 폐주입생체 저항시험 결과 (Intra-tracheal instillation Bio-persistence test)
구분 섬유조건 판정기준 시험결과 유럽규격 L>20㎛, L/D>3/1 WT½<40일 합격 독일규격 L>5㎛,D<3㎛, L/D>3/1 WT½<65일 Bio Soluble Fiber 생체 용해도
섬유 용해과정
생체 분해성 시험 결과
기관(폐)내 섬유주입시간 경과 후 섬유 용해제품 사양서
항목 단위 세라크울 New-Bio 1100 세라크울 New-Bio 1300 세라크울 New-Bio α 1200 최고 사용온도 (℃) ℃ 1,100 1,260 1,200 색상 (Color) - White White White 밀도 (Density) kg/㎥ 64, 96, 128, 160 64, 96, 128, 160 64, 96, 128, 160 두께 (Thickness) mm 12.5, 25, 38, 50 12.5, 25, 38, 50 12.5, 25, 38, 50 폭 (Width) mm 610 610 610 길이 (Length) mm 4,880 ~ 14,640 4,880 ~ 14,640 4,880 ~ 14,640 열전도율 (Thermal Conductivity, ASTM C 201) 밀도 (Density) kg/㎥ 96 128 128 96 128 at 93℃ W/m.K 0.038 0.039 0.058 at 200℃ W/m.K 0.05 0.05 at 204℃ W/m.K 0.058 0.056 0.097 at 400℃ W/m.K 0.09 0.08 at 427℃ W/m.K 0.110 0.102 0.154 at 600℃ W/m.K 0.14 0.12 at 649℃ W/m.K 0.183 0.164 0.231 at 800℃ W/m.K 0.21 0.18 at 871℃ W/m.K 0.284 0.243 0.338 at 1,000℃ W/m.K 0.29 0.25 인장강도 (Tensile strength, ASTM ) - 128K (kg/㎥) Spec. kPa ≥50 ≥50 ≥60 Data kPa ≥50 ≥50 75 가열선수축율 (Liner shrinkage-24hrs, ASTM C 356) at 1,100℃ % ≤2 ≤1 ≤2 at 1,200℃ % ≤3 ≤3 at 1,260℃ % ≤3 조성 (Chemical Composition) SiO₂ % 58 ~ 67 75 ~ 80 58 ~ 67 CaO % 26 ~ 34 10 ~ 14 26 ~ 34 MgO % 2 ~ 8 4 ~ 9 2 ~ 8 Other % 0 ~ 4 < 1.5 0 ~ 4 Al₂O₃ % < 1 선박용 내화 구조체 인증 현황 (A/H-CLASS SPECIFICATION)
- 개요
- 여객선,화물선 및 어선에 사용되는 선박용 내화구조로 국제 시험규격을 통해 A/H-Class 방화성(Fire insulation)을 검증하였습니다.
- 방화성(Fire insulation) 이란? 화재시 구획을 분리시키는 성능을 가짐으로써,화재영향으로부터 어떠한 지역을 방열/보호하는 능력을 말함
- 시험규격
- FTP Code(IMO Res.MSC.307(88):2010)
구조체 현황
항목 적용제품 시스템 무게 A-60 Bulkhead 세라크울 New-bio α 1200 60 ㎜ X 80 kg/㎥ 4.8 kg/㎡ 45 ㎜ X 64 kg/㎥ 2.88 kg/㎡ Deck 45 ㎜ X 64 kg/㎥ 2.88 kg/㎡ H-60 Bulkhead 40+40 ㎜ X 70 kg/㎥ 5.6 kg/㎡ Deck 40+40 ㎜ X 70 kg/㎥ 5.6 kg/㎡ H-120 Bulkhead 50+50+50 ㎜ X 70 kg/㎥ 10.5 kg/㎡ Deck 50+60 ㎜ X 70 kg/㎥ 7.7 kg/㎡ 항목 적용제품 시스템 무게 H-60 Bulkhead 세라크울 New-bio 1100 50+50 ㎜ X 96 kg/㎥ 9.6 kg/㎡ Deck 38+38 ㎜ X 96 kg/㎥ 7.3 kg/㎡ H-120 Bulkhead 50+38 ㎜ X 128 kg/㎥ + 38 ㎜ X 96 kg/㎥ 14.91 kg/㎡ Deck 50+38 ㎜ X 96 kg/㎥ 8.45 kg/㎡ 표준규격
Blanket 밀도 96, 128, 160 두께(mm) 12.5 25 38 50 폭(mm) 610 길이(mm) 14,640 7,320 4,880 3,660 Bulk fiber 15Kg/Bag - 기타 규격은 주문생산이 가능합니다.
-

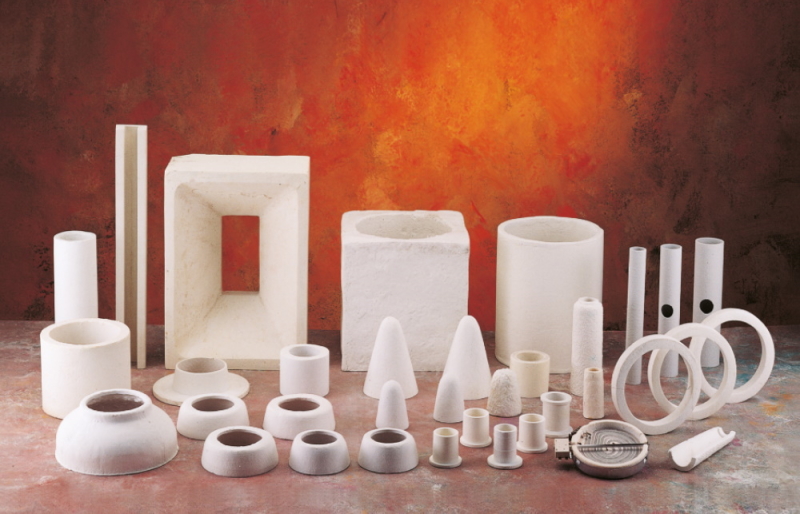

세라크울 진공성형품
세라크울 진공성형품은 세라크울 Bulk Fiber를 용도에 맞게 전처리한 후, 유·무기 Binder를 첨가하여 진공 성형한 것으로, 여러 요구되는 형상으로 제조가 가능합니다. 또한 원료로 사용되는 세라크울 Bulk Fiber 및 무기 Binder의 종류에 따라 사용온도가 결정되며, 일반용과 고온용으로 구분됩니다.
제품의 초기 사용 강도를 유지 시켜주기 위하여 유기 Binder를 첨가하므로, 경우에 따라서 승온 초기에 유기 Binder에 의한 영향으로 연기나 냄새가 발생하기도 하지만 이는 제품의 물성에 전혀 영향을 끼치지 않습니다.제품 사양서
항목 성형품-1260 성형품-1430 최고사용온도(℃) 1,260 1,430 밀도(kg/㎥) 150 ~ 600 -

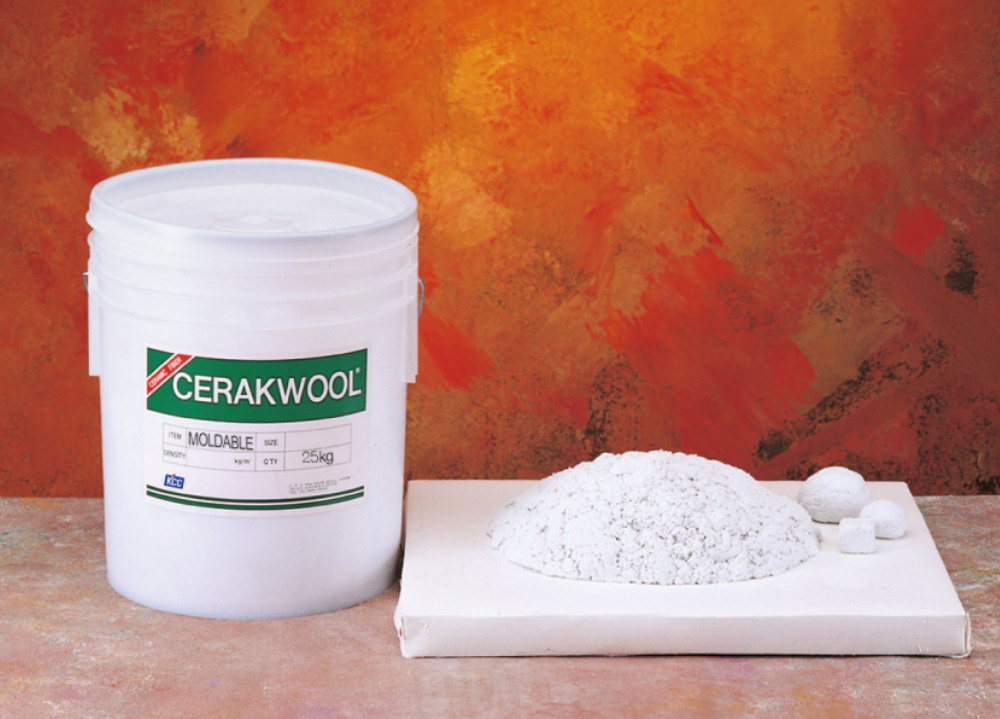

세라크울 Moldable
세라크울 Moldable은 Paste상의 세라믹 화이바로써 Lining재나 내화물의 보수에 주로 사용됩니다. 특히, 알루미늄 용탕 등 비철금속에 잘 젖지 않는 성질이 있어 용융알루미늄 등 비철금속 용탕과 접촉하는 부위에 사용됩니다.제품 사양서
항 목 구 분 물 성 밀도(kg/㎥) #400 wet 1160 dry 400 #700 wet 1450 dry 700 가열선수축률(%) #400 1300 538℃ 0.089 이하 816℃ 0.134 이하 1,093℃ 2.490 이하 1430 538℃ 0.065 이하 816℃ 0.145 이하 1,093℃ 1.182 이하 #700 1300 538℃ 0.042 이하 816℃ 0.115 이하 1,093℃ 1.390 이하 1430 538℃ 0.041 이하 816℃ 0.141 이하 1,093℃ 0.720 이하 -

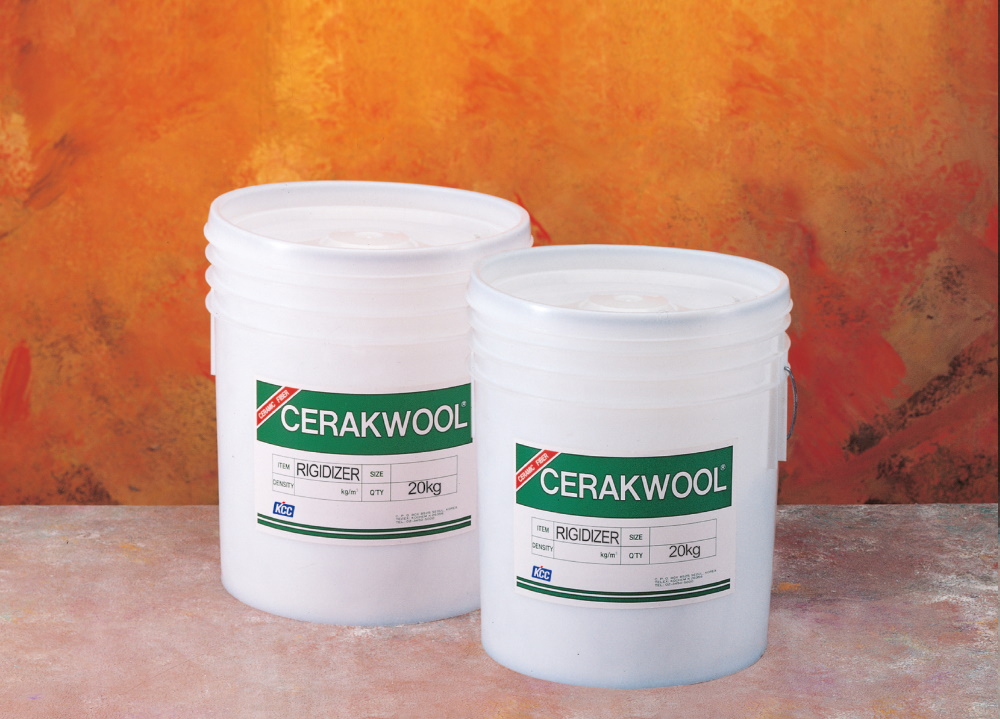

세라크울 표면경화제
세라크울 표면 경화제는 세라크울 제품의 표면강도를 높이기 위하여 사용되는 특수 피복재로써, 풍압, 먼지, 폐기물 등에 대한 보호 역할을 합니다. 건조 후 가열에 의하여 강도가 증진되며, 일반적인 세라크울 블랭킷의 내풍속성은 15 m/sec를 넘지 않으나, 세라크울 표면경화제를 도포하면 최대 25 m/sec의 풍속에 견딜 수 있습니다.제품 사양서
항 목 물 성 최고사용온도(℃) 1,500℃ 고형분 함량 (%) 30.50% PH 10 비중 (g/cc) 1.21 밀도 (kg/㎥) 1,200 kg/㎥ 점도(cps, at 25℃) 13 cps 이하 유통기한 (months) 12개월 이하 -

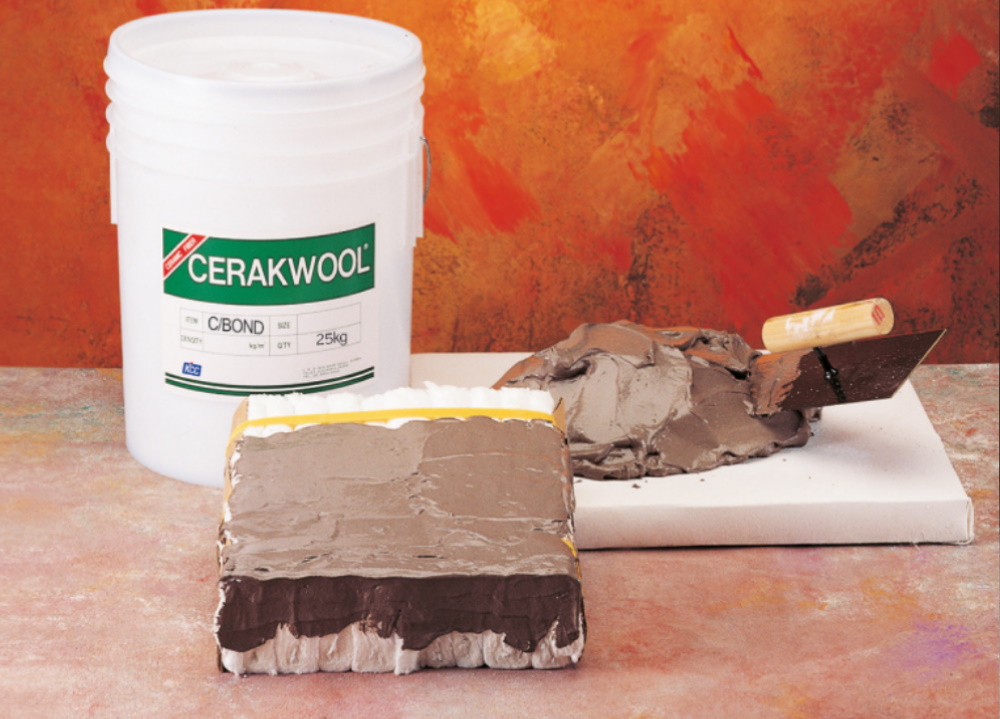

세라크울 본드
세라크울 본드는 Paste상의 접착제로써 로벽 및 천장 보수시 내화물과 세라크울간의 접착체로서 사용됩니다. 특히 세라크울 Veneer Module의 시공시에 접착제로써 좋은 효과를 발휘합니다. 세라크울 본드는 동절기에 영상 5℃이상의 상온에서 보관하고, 결빙이 되었을 경우 사용하지 말아야 하며 동절기에 대비하여 별도의 제품이 제조되므로 항상 제조일을 확인하여 보관에 주의를 기울여야 합니다.제품 사양서
항 목 물 성 최고사용온도(℃) 1,500℃ 시공표준 소요량 6 ~ 8kg/㎡ (3 mm thickness) 화학조성 Al203 52.20% SiO2 44.00% Fe2O3 0.20% Others tr 포장단위 25 kg/can 주의사항 5 ~ 25℃에서 보관 -

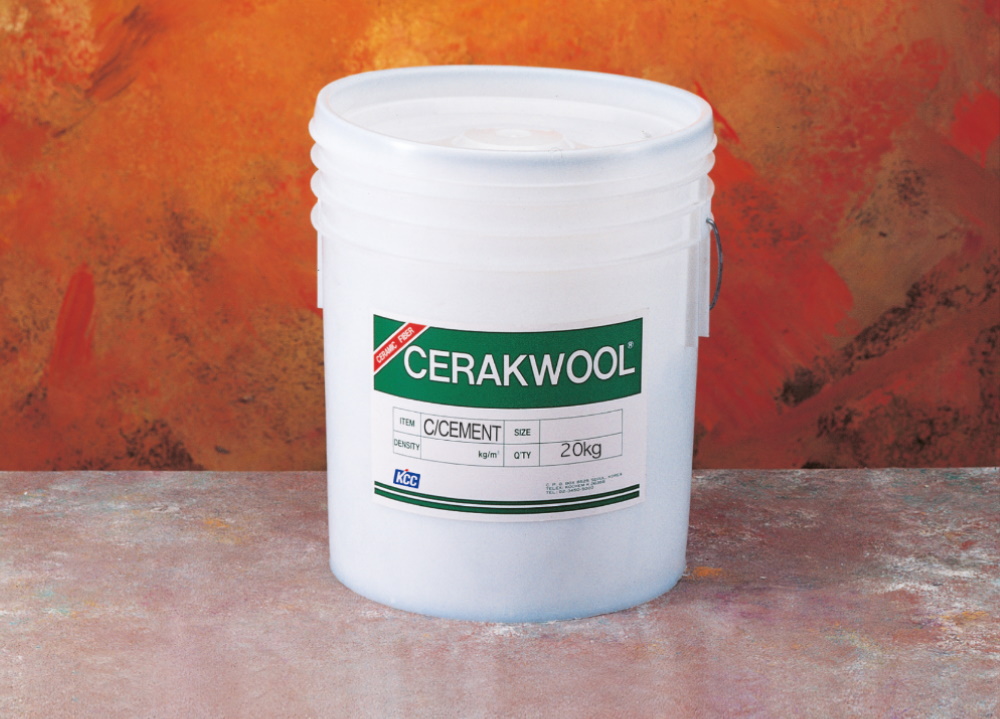

세라크울 코팅시멘트
코팅시멘트는 Alumina Powder에 적정의 유·무기 Binder를 첨가한 제품으로 건조 후 가열에 의하여 표면에 딱딱한 내화피복층을 형성하여 고온에서의 내풍속, 내마모성을 증진시키는 제품입니다. 특히 연소 Gas중의 Vanadia(V2O5)에 의한 화학적 침식이 우려될 경우 Mulite Powder를 주원료로 한 코팅시멘트를 사용합니다.제품 사양서
- 최고사용온도 :1,500℃
- 시공표준 소용량 :5 kg/㎡(3 mm thickness)
- 표준단위 :20 kg/ can
